I. MAQUINAS Y APARATOS DE GAS PARA TRABAJAR METAL.

LOS APARATOS PARA SOLDAR o PARA TEMPLE SUPERFICIAL DE LOS QUE SE TRATA AQUÍ, SON APARATOS QUE USAN UN DARDO DE LLAMA MUY CALIENTE, PRODUCIDO POR LA COMBUSTION DE UN GAS CARBURANTE EN UN CHORRO DE OXIGENO o AIRE COMPRIMIDO.

ESTAS MAQUINAS Y APARATOS, PUEDEN UTILIZARSE NO SOLO PARA LO YA INDICADO, SINO TAMBIEN PARA OTRAS OPERACIONES QUE NECESITEN IGUALMENTE UNA LLAMA MUY CALIENTE, TALES COMO EL RECALENTADO DE PIEZAS o RECARGADO CON METAL DE PIEZAS METALICAS YA GASTADAS. ALGUNOS APARATOS ESTAN EXCLUSIVAMENTE DISEÑADOS PARA ESTAS ULTIMAS OPERACIONES Y SE CLASIFICAN AQUÍ, SIEMPRE QUE TENGAN EL PRINCIPIO DE FUNCIONAMIENTO INDICADO.

TODOS ESTOS APARATOS LLEVAN UNA BOQUILLA CON 2 CONDUCTOS CONCENTRICOS o BIEN YUXTAPUESTOS QUE CONDUCEN, UNO, EL GAS COMBUSTIBLE: ACETILENO, BUTANO, PROPANO, GAS DE HULLA, HIDROGENO, ETC. Y EL OTRO: OXIGENO o AIRE COMPRIMIDO.

ESTE MATERIAL PUEDE PRESENTARSE EN FORMA DE APARATOS MANUALES o EN FORMA DE MAQUINAS.

A. APARATOS MANUALES ( SOPLETES ):

SEGÚN QUE LA FUENTE DE ALIMENTACION DE GAS COMBUSTIBLE A LAS QUE ESTAN UNIDOS SUMINISTRE GAS MUY COMPRIMIDO o NO, LOS SOPLETES SE LLAMAN DE ALTA o DE BAJA PRESION. EN LOS PRIMEROS LA COMPRESION BASTA PARA DAR AL GAS EL CAUDAL NECESARIO PARA PRODUCIR EL DARDO DE LLAMA, PARA LOS SEGUNDOS ES NECESARIO UN COMPRESOR DE AIRE, PARA OBTENER EL MISMO RESULTADO.

PARA PODER ADAPTARLOS A DETERMINADOS USOS, SE REQUIERE EL USO DE: BOQUILLAS DE ORIFICIO REGULABLE, TOBERAS CON BOQUILLAS MULTIPLES, BOQUILLAS RECALENTADORAS DE ALCAHOFA, BOQUILLAS DIVISORAS DE LLAMA.

B. MAQUINAS PARA SOLDAR:

SE TRATA DE MAQUINAS BASADAS EN LOS MISMOS PRINCIPIOS QUE LOS APARATOS MANUALES. ESTAS MAQUINAS SE COMPONEN ESENCIALMENTE DE SOPLETES COMBINADOS CON DISPOSITIVOS PARA LA REGULACION y ORIENTACION DE LAS BOQUILLAS y DE MECANISMOS DIVERSOS, TALES COMO CARRETILLAS, MESAS DE ALIMENTACION, MANDIBULAS, DESLIZADEROS, BRAZOS QUE SE ARTICULEN, PARA MANTENER, GUIAR o AVANZAR LAS PIEZAS.

C. MAQUINAS PARA TEMPLE SUPERFICIAL:

ESTAS MAQUINAS LLEVAN BOQUILLAS DE LLAMA ENVOLVENTE APROPIADA A LA FORMA DE LAS PIEZAS. EL CALENTAMIENTO SE HACE LO MAS RAPIDAMENTE POSIBLE PARA EVITAR QUE EL CALOR PENETRE EN EL NUCLEO DEL METAL, POR LO QUE EN CUANTO LA SUPERFICIE SE ENCUENTRA A LA TEMPERATURA DE TEMPLE, DISPOSITIVOS ADECUADOS PROYECTAN EL LIQUIDO APROPIADO o LA SUMERGEN EN EL.

II. APARATOS DE GAS PARA SOLDAR MATERIAS TERMOPLASTICAS.

AQUÍ QUEDAN COMPRENDIDOS DETERMINADOS TIPOS DE APARATOS PARA SOLDAR MATERIAS TERMOPLASTICAS o ARTICULOS HECHOS CON ESTAS MATERIAS. LOS APARATOS DE LOS QUE AQUÍ SE TRATA SON LOS QUE UTILIZAN EL CALOR DE UNA LLAMA o UN CHORRO CALIENTE DE AIRE, DE NITROGENO o DE UN GAS INERTE, SUMINISTRADO POR UN SOPLETE. EL AIRE u OTROS GASES PUEDEN CALENTARSE PASANDO POR UN TUBO CALENTADO POR GAS.

III. MAQUINAS Y APARATOS PARA SOLDAR, SIN GAS:

AQUÍ QUEDAN COMPRENDIDAS AQUÍ:

A. MAQUINAS Y APARATOS PARA SOLDAR CON ESTAÑO o SOLDADURAS BLANDAS:

CON ESTAÑO u OTRAS SOLDADURAS BLANDAS POR MEDIO DE MOLETAS o DE HIERROS CALIENTES, CON EXCLUSION DE LOS SOLDADORES MANUALES DE LA PARTIDA 82.05 Y DE LOS APARATOS ELECTROTERMICOS DE LA PARTIDA 85.15

B. MAQUINAS Y APARATOS PARA SOLDAR, POR FRICCION:

SON AQUELLAS QUE SUELDAN POR FRICCION, METODO QUE APROVECHA EL CALOR GENERADO POR LA FRICCION MECANICA ENTRE 2 PIEZAS EN MOVIMIENTO. UTILIZADA PARA UNIR 2 PIEZAS, AUN CUANDO UNA DE ELLAS SEA DE IGUAL o DISTINTA NATURALEZA, COMO EJEMPLO: TENEMOS ACERO SUAVE y ACERO DURO, ALUMINIO y ALEACIONES, ACERO y COBRE.

LA SOLDADURA POR FRICCION SE SUELE EMPLEAR EN VOLUMENES CILINDRICOS COMO PUEDEN SER LOS EJES DE TRANSMISION, TURBOCOMPRESORES o LAS VALVULAS DE COCHES, CAMIONES o TRENES.

PARTIDA 85.15:

MAQUINAS Y APARATOS PARA SOLDAR, AUNQUE PUEDAN CORTAR, ELECTRICOS, INCLUIDOS LOS DE GAS CALENTADO ELECTRICAMENTE. LOS DE LASER u OTROS HACES DE LUZ o DE FOTONES, ULTRASONIDO, HACES DE ELECTRONES, IMPULSOS MAGNETICOS o CHORRO DE PLASMA. MAQUINAS Y APARATOS ELECTRICOS PARA PROYECTAR EN CALIENTE METAL o CERMET.

I. MAQUINAS Y APARATOS ELECTRICOS PARA SOLDAR:

ESTE GRUPO COMPRENDE CIERTOS APARATOS y MAQUINAS PARA SOLDAR PORTATILES o FIJAS. ESTOS MATERIALES SE CLASIFICAN IGUALMENTE EN ESTE GRUPO CUANDO PUEDAN REALIZAR TAMBIEN OPERACIONES DE CORTE.

LA OPERACION DE SOLDADURA PUEDE REALIZARSE MANUALMENTE, o BIEN, SER TOTAL o PARCIALMENTE AUTOMATICA.

SE DISTINGUEN:

A. MAQUINAS Y APARATOS ELECTRICOS PARA SOLDADURA FUERTE o BLANDA:

EL CALOR LO PRODUCE GENERALMENTE UNA FUENTE DE CORRIENTE ELECTRICA CONDUCTIVA o INDUCTIVA.

LA SOLDADURA FUERTE y LA SOLDADURA BLANDA SON PROCEDIMIENTOS QUE PERMITEN UNIR PIEZAS METALICAS con UN METAL DE APORTE FUNDIDO CON TEMPERATURA DE FUSION INFERIOR A LA DE LAS PIEZAS y QUE MOJE AL METAL BASE, QUE NO PARTICIPA POR FUSION EN LA FORMACION DE LA UNION. EL METAL DE APORTE SE SUELE REPARTIR ENTRE LAS SUPERFICIES DE LA JUNTA POR CAPILARIDAD.

LA SOLDADURA FUERTE SE DISTINGUE DE LA SOLDADURA BLANDA, POR LA TEMPERATURA DEL PUNTO DE FUSION DE LOS METALES DE APORTE UTILIZADOS. NORMALMENTE ES SUPERIOR A 450° C PARA LA SOLDADURA FUERTE; MIENTRAS QUE EN LA BLANDA EL PUNTO DE FUSION SE ALCANZA A TEMPERATURA MAS BAJA.

CORRESPONDEN A ESTE GRUPO, LAS MAQUINAS y APARATOS CON UN EQUIPO DETERMINADO POR EJEMPLO: SISTEMA DE ALIMENTACION DE ALAMBRE DE SOLDADURA, QUE PERMITA IDENTIFICARLOS COMO EXCLUSIVA o PRINCIPALMENTE DESTINADOS A SOLDAR.

TAMBIEN ESTAN COMPRENDIDOS AQUÍ LOS SOLDADORES Y LAS PISTOLAS PARA SOLDAR A MANO CALENTADOS ELECTRICAMENTE.

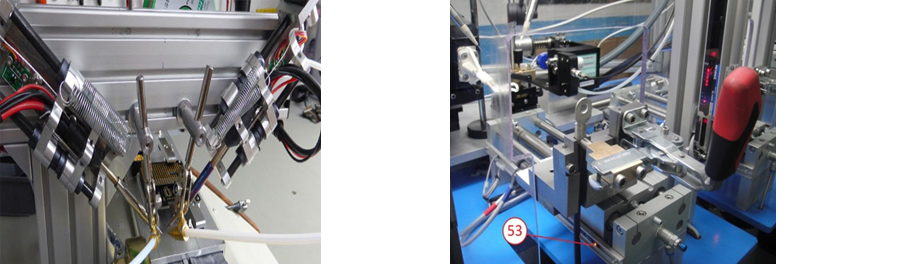

B. MAQUINAS Y APARATOS ELECTRICOS PARA SOLDAR POR RESISTENCIA:

EL CALOR NECESARIO PARA SOLDAR LAS JUNTAS SE GENERA POR LA RESISTENCIA AL PASO DE LA CORRIENTE ELECTRICA A TRAVES DE LAS PIEZAS DE SOLDAR. DURANTE LA SOLDADURA LAS PIEZAS SE SUJETAN JUNTAS POR PRECIO Y NO SE USAN FUNDENTES NI METALES DE APORTE.

ALGUNAS MAQUINAS DE ESTE TIPO, SE ADAPTAN A LAS CARACTERISTICAS DEL MATERIAL QUE SUELDAN. POR EJEMPLO: LAS MAQUINAS DE SOLDAR A TOPE, POR PRESION o POR CHISPA; LAS MAQUINAS DE SOLDAR EN UN SOLO PUNTO, QUE COMPRENDEN LAS PINZAS CON EL TRANSFORMADOR SEPARADO o INCORPORADO; LAS MAQUINAS DE SOLDAR PUNTOS MULTIPLES Y SUS EQUIPOS; LAS MAQUINAS DE SOLDAR CON CORDON, LAS MAQUINAS DE SOLDAR DE MOLETAS; LOS APARATOS DE SOLDAR POR RESISTENCIA A ALTA FRECUENCIA.

C. MAQUINAS Y APARATOS ELECTRICOS PARA SOLDAR METAL DE ARCO o DE CHORRO DE PLASMA ( AUNQUE PUEDAN CORTAR ):

C1.- SOLDADURA DE ARCO:

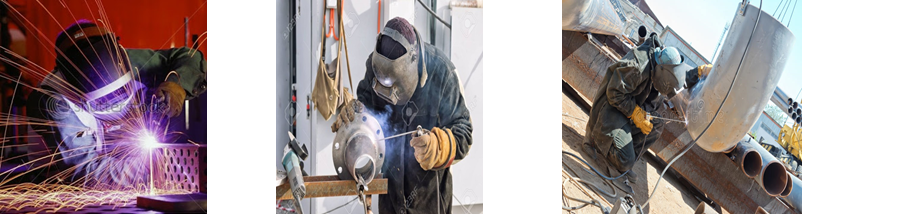

EL CALOR LO PRODUCE UN ARCO ELECTRICO QUE SALTA ENTRE 2 ELECTRODOS o ENTRE UN ELECTRODO y LA PIEZA.

EXISTEN NUMEROSOS APARATOS DE ESTE TIPO, POR EJEMPLO:

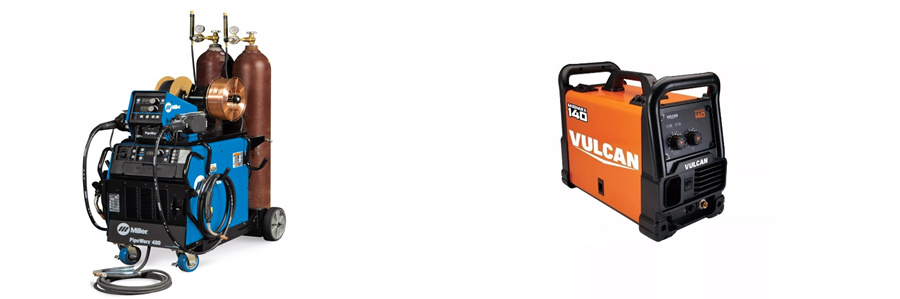

PARA LA SOLDADURA MANUAL DE ARCO CON ELECTRODOS RECUBIERTOS.

PARA SOLDAR CON GASES DE PROTECCION.

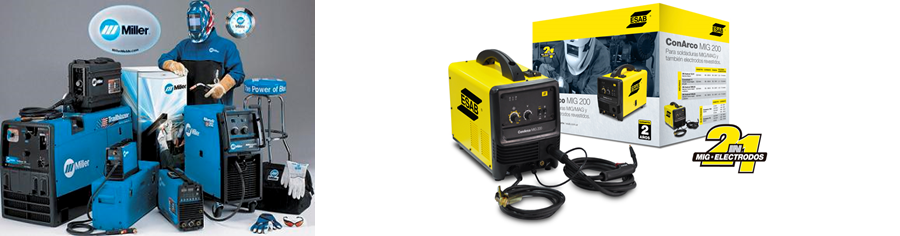

PARA SOLDADURA o CORTE CON ELECTRODOS, CONSUMIBLES o NO, o DE ARCO PROTEGIDO ( SOLDADURA DE ARCO EN ATMOSFERA INERTE ( MIG - METAL INERTE GAS ).

SOLDADURA DE ARCO EN ATMOSFERA ACTIVA ( MAG - METAL ACTIVE GAS ).

SOLDADURA DE ARCO EN ATMOSFERA INERTE CON ELECTRODOS DE VOLFRAMIO o TUNGSTENO ( TIG - TUNGSTENO INERTE GAS ).

SOLDADURA DE ARCO CON FUNDENTE SOLIDO; SOLDADURA DE ARCO CON ESCORIA.

SOLDADURA DE ARCO VERTICAL BAJO GAS ( ELECTROGAS ).

C2.- SOLDADURA CON CHORRO DE PLASMA:

LA FUENTE DE CALOR, ES UN ARCO FOCALIZADO, QUE POR IONIZACION Y DISOCIACION VA A TRANSFORMAR UN GAS AUXILIAR EN PLASMA, PRODUCIENDO UN CHORRO DE PLASMA. LOS GASES AUXILAIRES PUEDEN SER INERTES ( ARGON, HELIO ), PUEDEN SER POLIATOMICOS COMO ( EL HIDROGENO, NITROGENO, ETC ) o MEZCLAS DE ESTOS GASES.

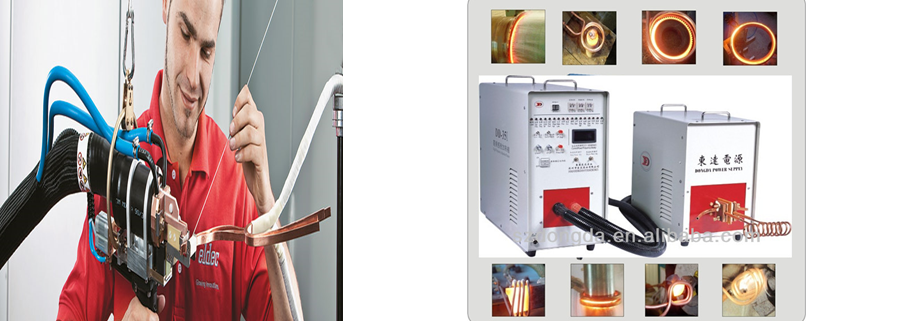

D. MAQUINAS Y APARATOS ELECTRICOS PARA SOLDAR METAL POR INDUCCION:

LA FUENTE DE CALOR, LA PRODUCE UNA CORRIENTE ELECTRICA QUE ATRAVIESA UNO o VARIOS INDUCTORES ( BOBINAS ).

E. MAQUINAS Y APARATOS ELECTRICOS PARA SOLDAR AUNQUE PUEDAN CORTAR, DE HACES DE ELECTRONES ( BOMBARDEO ELECTRONICO ):

LA FUENTE DE CALOR, LA PRODUCE EL IMPACTO SOBRE LAS PIEZAS DE UN HAZ DE ELECTRONES FOCALIZADOS, GENERADO EN VACIO.

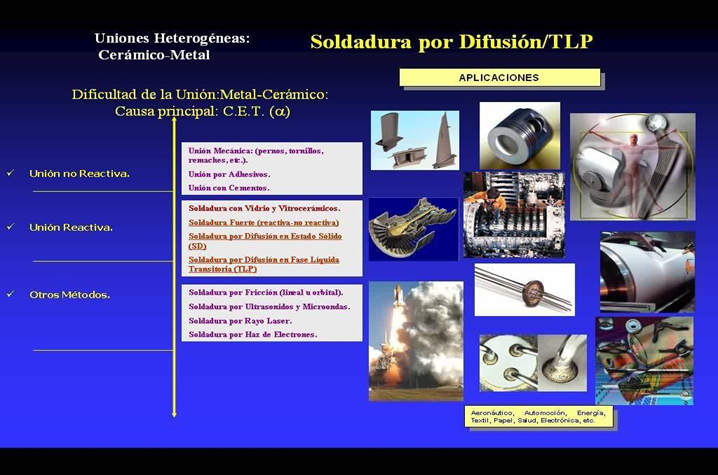

F. MAQUINAS Y APARATOS ELECTRICOS PARA SOLDAR POR DIFUSION EN VACIO:

EN LA MAYOR PARTE DE LOS CASOS, EL CALOR SE OBTIENE POR INDUCCION, PERO TAMBIEN PUEDE PRODUCIRSE MEDIANTE UN HAZ DE ELECTRONES o POR RESISTENCIA.

ESTAS MAQUINAS Y APARATOS CONSTAN ESENCIALMENTE DE UNA CAMARA DE VACIO, UNA BOMBA DE VACIO Y UN DISPOSITIVO DE PRESION, ASI COMO APARATOS PARA CALENTAR LAS PIEZAS.

G. MAQUINAS Y APARATOS ELECTRICOS PARA SOLDAR AUNQUE PUEDAN CORTAR, POR HACES DE FOTONES:

LA SOLDADURA, POR HACES DE FOTONES, COMPRENDE:

EL CALOR PROCEDE DE UNA FUENTE DE RADIACION ESENCIALMENTE COHERENTE Y TAMBIEN MONOCROMATICA, QUE PUEDE FOCALIZARSE PARA OBTENER DENSIDADES ALTAS DE ENERGIA. EL CALOR SE PRODUCE POR EL IMPACTO DEL RAYO LASER SOBRE LA PIEZA QUE SE SUELDA o SE CORTA.

G2. SOLDADURA POR HAZ LUMINOSO:

EL CALOR SE PRODUCE POR EL IMPACTO DE UN HAZ LUMINOSO FOCALIZADO NO COHERENTE.

H. MAQUINAS Y APARATOS ELECTRICOS PARA SOLDAR MATERIAS TERMOPLASTICAS:

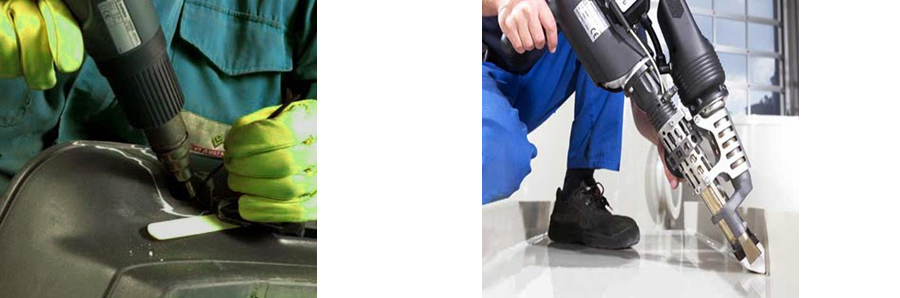

H1.- SOLDADURA POR GAS CALENTADO ELECTRICAMENTE:

LAS SUPERFICIES QUE SE HAN DE UNIR SE CALIENTAN POR MEDIO DE UN GAS CALENTADO GENERALMENTE AIRE, CUYA TEMPERATURA SE HA ELEVADO CONVENIENTEMENTE POR UN PROCEDIMIENTO ELECTRICO y SE SUELDAN POR PRESION CON PRODUCTO DE APORTE o SIN EL.

H2.- SOLDADURA POR ELEMENTOS CALENTADOS ELECTRICAMENTE:

LAS SUPERFICIES QUE SE HAN DE UNIR SE CALIENTAN POR MEDIO DE ELEMENTOS CALENTADOS ELECTRICAMENTE Y SE SUELDAN POR PRESION CON PRODUCTO DE APORTE o SIN EL.

H3.- SOLDADURA POR ALTA FRECUENCIA:

SE CALIENTAN A ALTA FRECUENCIA SUPERFICIES DE MATERIAS TERMOPLASTICAS, POR EJEMPLO: POLIMEROS ACRILICOS, POLIETILENO, POLICLORURO DE VINILO, POLIAMIDAS COMO EL NAILON, QUE TIENEN PERDIDAS DIELECTRICAS Y DESPUES SE UNEN POR PRESION. PUEDEN USARSE ADITIVOS.

I. MAQUINAS Y APARATOS ELECTRICOS PARA SOLDAR POR ULTRASONIDO:

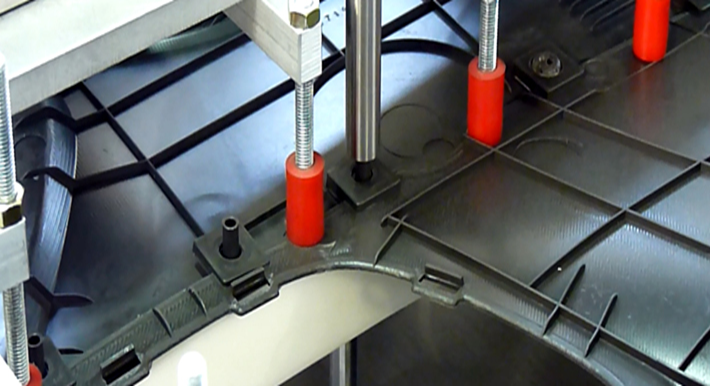

LAS PIEZAS QUE SE HAN DE UNIR, APLICADAS UNA CONTRA OTRA, SE SOMETEN A VIBRACIONES ULTRASONORAS QUE REALIZAN LA SOLDADURA DE LOS ELEMENTOS. ESTE PROCEDIMIENTO PERMITE UNIR ELEMENTOS DE METAL o DE ALEACIONES NO SOLDABLES POR LOS METODOS CLASICOS, ASI COMO LA SOLDADURA DE HOJAS METALICAS MUY DELGADAS DE PIEZAS DE METALES DIFERENTES o DE HOJAS DE PLASTICO.

LAS MAQUINAS Y APARATOS ELECTRICOS PARA SOLDAR SUELEN ALIMENTARSE POR CORRIENTE ELECTRICA CONTINUA DE BAJA TENSION PRODUCIDA POR UN GENERADOR o CON CORRIENTE ALTERNA DE BAJA TENSION SUMINISTRADA POR UN TRANSFORMADOR-REDUCTOR.

EN LAS MAQUINAS FIJAS, ESTOS APARATOS DE ALIMENTACION SUELEN ESTAR INTEGRADOS EN LAS PROPIAS MAQUINAS. POR EL CONTRARIO EN LAS SOLDADORAS PORTATILES, LAS CABEZAS o PINZAS DE SOLDAR ESTAN GENERALMENTE UNIDAS AL DISPOSITIVO DE ALIMENTACION POR CABLES CONDUCTORES.

INCLUSO EN ESTE CASO, EL CONJUNTO SE CLASIFICA EN ESTA PARTIDA, SIEMPRE QUE EL GRUPO ELECTROGENO o EL CONJUNTO TRANSFORMADOR-RECTIFICADOR SE PRESENTE CON LAS CABEZAS o PINZAS DE SOLDAR, SI SE PRESENTAN AISLADAMENTE, DICHOS APARATOS DE ALIMENTACION SIGUEN SU PROPIO REGIMEN ( PARTIDAS 85.02 u 85.04.

ESTA PARTIDA COMPRENDE IGUALMENTE LOS ROBOTES INDUSTRIALES ESPECIALMENTE DISEÑADOS PARA SOLDAR.

PIEZAS QUE SE HAN DE UNIR, APLICADAS UNA CONTRA OTRA, SE SOMETEN A VIBRACIONES ULTRASONORAS QUE REALIZAN LA SOLDADURA DE LOS ELEMENTOS. ESTE PROCEDIMIENTO PERMITE UNIR ELEMENTOS DE METAL o DE ALEACIONES NO

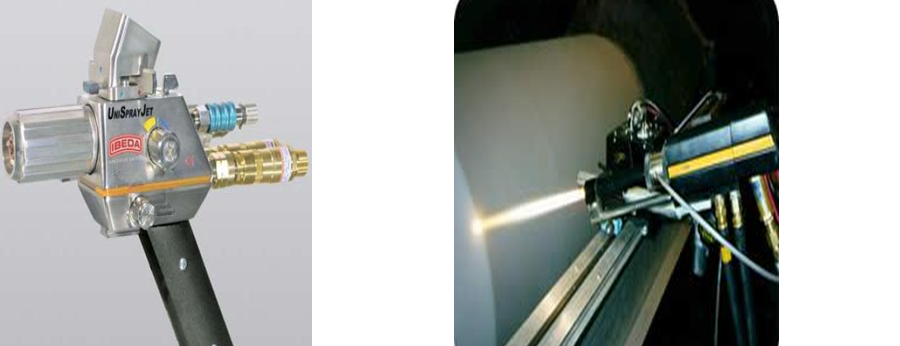

II. MAQUINAS Y APARATOS ELECTRICOS PARA PROYECTAR EN CALIENTE METAL o CERMETS:
